O que é um caminhão basculante de fundação rasa e por que é importante

A dumper de caminhão de fundação rasa é uma plataforma hidráulica basculante de veículos cuja profundidade do poço de fundação é limitada à espessura da própria plataforma, e não à altura total da estrutura basculante. Como o poço de suporte só precisa ser tão profundo quanto a estrutura da plataforma, a escavação no local, o lançamento de concreto e o trabalho de reforço são todos reduzidos, razão pela qual este projeto é relatado pelo fabricante para reduzir os custos de engenharia civil em mais de 60% em comparação com um caminhão basculante convencional para poço profundo. Este artigo explica como funciona o projeto de caminhão basculante de fundação rasa, quais dados sustentam suas vantagens de custo e segurança, como ele se compara aos sistemas convencionais de poço profundo e o que os compradores devem procurar ao adquirir esse tipo de equipamento de um fabricante de caminhão basculante.

O que é um caminhão basculante de fundação rasa

Um caminhão basculante, às vezes escrito como caminhão basculante ou caminhão basculante, é um equipamento de carga e descarga que levanta e inclina um caminhão, reboque ou contêiner carregado para que o material a granel possa ser descarregado por gravidade em uma tremonha, poço ou estação de recebimento. As instalações tradicionais de caminhões basculantes dependem de um poço profundo que abriga a estrutura basculante, os cilindros hidráulicos e a estrutura de contrapeso abaixo do nível do solo, o que normalmente requer vários metros de escavação, provisões de drenagem e trabalho estrutural de concreto antes mesmo que o equipamento mecânico possa ser instalado.

O dumper de caminhão de fundação rasa o design altera essa relação entre o equipamento e as obras civis ao seu redor. Em vez de afundar a estrutura basculante num poço profundo, a plataforma assenta numa fundação rasa cuja profundidade corresponde apenas à espessura da própria estrutura da plataforma. Os cilindros hidráulicos, o sistema de sincronização e as pernas de suporte são projetados para que o movimento de elevação e inclinação ocorra principalmente acima do nível do solo, razão pela qual essa configuração é às vezes chamada de caminhão basculante acima do solo ou de poço baixo.

Esta abordagem é particularmente relevante para instalações nas indústrias siderúrgica, química, de cimento, carvão, grãos, petróleo e processamento de alimentos, onde estações de descarga de caminhões e contêineres são frequentemente adicionadas a pátios existentes que não foram originalmente projetados para acomodar escavações profundas, lençóis freáticos elevados ou conflitos de serviços públicos subterrâneos.

Como o projeto de cava rasa reduz os custos de engenharia civil

Antes de olhar o gráfico abaixo, é útil entender por que a profundidade da fundação é o maior fator de custo de engenharia civil em um projeto de caminhão basculante. Cada metro adicional de profundidade da cava aumenta o volume de solo que deve ser escavado e removido, a quantidade de concreto estrutural necessária para reter as paredes da cava e a complexidade dos sistemas de desidratação e drenagem necessários para manter a cava seca. As cavas mais profundas também prolongam os cronogramas de construção, uma vez que a escavação, o escoramento, a impermeabilização e a cura devem ser concluídos em sequência antes que o equipamento mecânico possa ser instalado. Por esta razão, os fabricantes que redesenham o mecanismo de basculamento para funcionar dentro de um poço raso estão visando diretamente o maior componente de custo da instalação geral. O gráfico abaixo ilustra como um caminhão basculante de fundação rasa se compara a um projeto convencional de poço profundo em termos de custo relativo de engenharia civil.

O donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Comparação de profundidade de escavação para fundações de caminhões basculantes

A profundidade da fundação é a dimensão física que, em última análise, determina a maior parte das diferenças de custos e prazos descritas na seção anterior, por isso é útil visualizá-la diretamente. Em um caminhão basculante convencional, o poço deve ser profundo o suficiente para abrigar toda a estrutura basculante, o curso do cilindro hidráulico e a estrutura de contrapeso, o que normalmente coloca o fundo do poço bem abaixo do nível circundante. Em um caminhão basculante de fundação rasa, a profundidade do poço é limitada à espessura da estrutura da plataforma, uma vez que o mecanismo de inclinação opera principalmente no nível do solo ou acima dele. O gráfico de barras horizontais abaixo expressa esta diferença usando um índice relativo de profundidade de escavação, onde o projeto convencional é tratado como ponto de referência e o projeto de fundação rasa é mostrado como um poço proporcionalmente mais raso.

No gráfico acima, a barra vermelha escura mais longa representa o índice de profundidade de escavação de um caminhão basculante convencional para cava profunda, que é definido em 100 para servir como valor de referência para comparação. A barra mais curta diretamente abaixo representa o caminhão basculante de fundação rasa, cujo índice de profundidade de escavação fica em aproximadamente 30 na mesma escala relativa, consistente com a afirmação do fabricante de que a profundidade do poço corresponde apenas à espessura da plataforma. Esta lacuna visual entre as duas barras é a razão física por trás da redução de custos mostrada no gráfico de rosca anteriormente neste artigo, uma vez que menos profundidade se traduz diretamente em menos volume de escavação, menos concreto e menos tempo gasto em escoramento e drenagem. Uma escavação mais rasa também reduz o perfil de risco da própria fase de construção, porque os trabalhadores passam menos tempo em espaços confinados abaixo do nível do solo e as paredes do poço requerem menos apoio temporário durante a concretagem. Para engenheiros locais que avaliam um caminhão basculante para descarga de carga a granel, essa comparação de profundidade costuma ser o primeiro filtro prático usado ao decidir se um projeto de fundação profunda ou rasa é viável para um determinado local. Locais com lençol freático alto, tubulação subterrânea existente ou acesso de escavação limitado frequentemente descobrem que um caminhão basculante de fundação rasa é a única opção realista sem uma remediação extensa e dispendiosa do local. Por outro lado, locais com amplo espaço, baixo nível de água subterrânea e sem conflitos de serviços públicos enterrados ainda podem escolher um projeto de cava profunda se as considerações de layout da planta o tornarem preferível, uma vez que ambas as configurações permanecem como abordagens de engenharia válidas dependendo das condições do projeto. O índice de profundidade relativa utilizado neste gráfico pretende ser uma comparação ilustrativa baseada no princípio da espessura da plataforma descrito pelo fabricante, em vez de uma medição exata para qualquer instalação específica, uma vez que as dimensões reais do poço variam de acordo com o modelo, capacidade e revisão de engenharia específica do local. Os compradores que avaliam um caminhão basculante para suas próprias instalações devem solicitar ao fornecedor desenhos de fundação específicos do projeto, para que a exigência exata de escavação possa ser confirmada em relação às condições locais do solo.

Principais recursos de engenharia de um caminhão basculante de fundação rasa

Além da cava rasa em si, vários recursos de engenharia trabalham juntos para tornar esse tipo de caminhão basculante seguro, estável e eficiente para operação diária. Estas características são particularmente relevantes para gestores de fábrica que estão a comparar a compra de um camião basculante com considerações de manutenção e segurança a longo prazo, em vez de olharem apenas para o custo inicial de instalação.

• Sistema de estabilidade síncrona de cilindro de óleo de alta precisão : mantém ambos os lados da plataforma basculante movendo-se em uníssono, o que melhora a segurança, reduz a vibração durante a operação, diminui o impacto mecânico nos cilindros de óleo e prolonga a vida útil dos cilindros.
• Dispositivo de fixação de roda de retenção totalmente automático : fixa as rodas do caminhão automaticamente para que o operador não precise entrar na área de descarga empoeirada para consertar o veículo manualmente, possibilitando uma operação remota simples, segura e eficiente.
• Cilindros e bombas hidráulicas importadas : selecionado entre marcas internacionais estabelecidas pela confiabilidade e longa vida útil sob repetidos ciclos de carregamento e tombamento.
• Capacidade de controle não tripulado : permite ao motorista do caminhão realizar a operação de descarga de forma independente, sem a necessidade de um operador profissional dedicado no local para cada ciclo.
• Projeto estrutural de fundação rasa : limita a profundidade do poço à espessura da plataforma, que é a principal característica estrutural por trás da redução de custos de engenharia civil discutida anteriormente neste artigo.

Ose features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Visão geral estrutural tridimensional da plataforma de caminhão basculante

Para facilitar a visualização do conceito de fundação rasa, o diagrama isométrico abaixo mostra os principais elementos estruturais de uma plataforma basculante de caminhão em uma visão tridimensional simplificada. Em vez de mostrar dimensões exatas de engenharia, o diagrama pretende ilustrar como a plataforma, as pernas de suporte hidráulico, a dobradiça pivotante e a laje de fundação rasa se relacionam entre si no espaço. Os rótulos apontam para as quatro zonas estruturais descritas anteriormente neste artigo: a plataforma basculante onde fica o caminhão ou contêiner, as pernas do cilindro hidráulico que fornecem a força de elevação, a dobradiça pivotante na base da rampa e a laje de fundação rasa que substitui um poço escavado profundo.

Na vista isométrica acima, a superfície vermelha escura representa a plataforma sobre a qual o caminhão ou contêiner repousa durante a carga e descarga, e é esta superfície que se inclina em seu ângulo de trabalho quando os cilindros hidráulicos se estendem. As duas pernas de apoio verticais abaixo da plataforma abrigam os cilindros hidráulicos importados descritos na seção de características do produto, e sua extensão sincronizada é o que mantém a plataforma nivelada e estável à medida que sobe. Na base da rampa, a dobradiça pivotante permite que a borda inferior da plataforma permaneça em contato com o nível do solo enquanto a seção superior se eleva, que é o detalhe mecânico que torna possível um movimento de tombamento acima do solo sem um poço profundo. A laje sombreada abaixo da estrutura representa a própria fundação rasa, e sua profundidade corresponde apenas à espessura da estrutura da plataforma, em vez de se estender para acomodar o mecanismo de inclinação total, que é o princípio central de engenharia por trás desta categoria de produto. Este diagrama é uma representação simplificada para fins ilustrativos e não substitui os desenhos estruturais específicos do projeto, que devem sempre ser obtidos com o fabricante antes do início da construção.

Atributos de design de desempenho e segurança

O custo da engenharia civil é apenas uma parte da decisão ao selecionar um caminhão basculante, uma vez que a segurança operacional diária e a confiabilidade a longo prazo são igualmente importantes para os gerentes da fábrica. O gráfico de radar abaixo traduz as características de projeto descritas anteriormente em uma classificação ilustrativa simples de cinco atributos, com base nas características de projeto declaradas pelo fabricante, em vez de em um teste de laboratório independente. Pretende-se dar uma noção qualitativa de onde as escolhas de design concentram os seus benefícios, em vez de representar uma referência numérica precisa em relação a qualquer padrão externo. Cada eixo do gráfico corresponde a um dos recursos de engenharia já discutidos na seção de características do produto acima. Lendo o gráfico do centro para fora, um ponto mais próximo da borda indica uma ênfase mais forte naquele atributo de design específico.

Ao longo do eixo de segurança operacional, o caminhão basculante de fundação rasa é posicionado em direção à borda externa do gráfico porque o dispositivo automático de fixação da roda de retenção elimina a necessidade de um operador se aproximar de um veículo carregado em uma zona de descarga empoeirada. O eixo de vida útil dos cilindros reflete a combinação do sistema de estabilidade síncrona e o uso de cilindros e bombas importados, ambos descritos como contribuindo para uma vida útil mais longa dos componentes hidráulicos. O eixo de nível de automação reflete a capacidade de controle não tripulado, que permite ao motorista do caminhão operar o equipamento diretamente, sem a presença de um operador dedicado em cada ciclo. O eixo de controle de vibração reflete o papel do sistema de estabilidade síncrona em manter o nível da plataforma durante a elevação, o que reduz o choque mecânico transmitido aos cilindros e à estrutura de suporte. O eixo de simplicidade de manutenção reflete uma combinação de menos peças móveis expostas abaixo do nível do solo, devido à fundação rasa, e à filosofia geral do projeto de reduzir a intervenção manual durante os ciclos normais de operação. Como a cava em si é mais rasa, a inspeção e manutenção de rotina da área de fundação é geralmente mais acessível do que em uma instalação em cava profunda, onde os técnicos podem precisar descer até um espaço confinado para inspecionar elementos estruturais. Vale a pena repetir que este gráfico de radar é uma ilustração qualitativa das prioridades declaradas do projeto, em vez de um resultado de teste certificado, e os engenheiros da fábrica que avaliam um modelo específico de caminhão basculante devem solicitar a ficha técnica do fabricante e, quando aplicável, relatórios de inspeção de terceiros para o modelo exato em consideração. Os leitores que comparam vários fornecedores devem tratar este tipo de gráfico como um ponto de partida para fazer perguntas técnicas detalhadas, e não como uma base final para decisões de aquisição por si só.

Resumo da redução de custos na construção civil

Como o custo de engenharia civil é o valor mais frequentemente citado ao discutir caminhões basculantes de fundações rasas, é útil apresentá-lo mais uma vez em um formato de medidor dedicado que resuma toda a discussão em um único visual. O medidor abaixo mostra a redução de custos relatada para o projeto de fundação rasa em relação a uma instalação convencional em poço profundo, expressa como uma porcentagem do valor máximo referenciado pelo fabricante. Este gráfico pretende funcionar como um resumo de referência rápida para leitores que desejam o número do título sem ler o detalhamento completo dos custos discutido anteriormente neste artigo. A posição da agulha corresponde diretamente à faixa de redução declarada pelo fabricante, de aproximadamente 60 a 70 por cento, dependendo das condições do projeto.

O needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Indústrias típicas que usam caminhões basculantes de fundação rasa

O equipamento basculante de caminhão, incluindo a configuração de fundação rasa, é usado em diversas indústrias de manuseio de materiais a granel, onde caminhões, reboques ou contêineres precisam ser descarregados com rapidez e segurança. A tabela abaixo resume alguns dos setores onde este tipo de equipamento é comumente aplicado, juntamente com o tipo geral de material normalmente manuseado em cada caso.

Como as necessidades de descarga diferem entre esses setores, um caminhão basculante é frequentemente especificado junto com outros equipamentos automáticos de carga e descarga, como dumpers laterais, equipamentos de carregamento de carros e flippers de contêineres, para que um único local possa movimentar vários tipos de veículos e contêineres através da mesma estação de descarga.

Escolhendo um fabricante de caminhão basculante de fundação rasa

Ao avaliar um fabricante ou atacadista de caminhões basculantes para um projeto de fundação rasa, os compradores normalmente olham além da economia de custos e analisam vários fatores adicionais antes de tomar uma decisão de fornecimento. A lista a seguir resume os principais pontos que as equipes de compras e engenharia comumente avaliam ao comparar fornecedores de equipamentos automáticos de carga e descarga.

1. Se o fornecedor pode fornecer desenhos estruturais e de fundação específicos do projeto, em vez de apenas dimensões genéricas de marketing.
2. O brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Se o dispositivo de fixação da roda de retenção e o sistema de controle suportam operação não tripulada ou remota adequada ao modelo de equipe do comprador.
4. O manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Experiência em exportação e capacidade de suporte pós-venda para compradores localizados fora do país de origem do fabricante.

Trabalhar nesta lista de verificação com uma lista restrita de fornecedores ou atacadistas de caminhões basculantes ajuda a garantir que o equipamento selecionado atenda às restrições de engenharia civil do local e aos requisitos operacionais diários da planta.

Sobre Jiangsu Zhengding Equipamento Inteligente Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. é uma empresa nacional de alta tecnologia envolvida principalmente na pesquisa, desenvolvimento e fabricação de equipamentos logísticos inteligentes. A empresa fornece soluções sistemáticas para carga e descarga automática de carros e contêineres para clientes de diversos setores. Fornece de todo o coração aos usuários vários tipos de equipamentos automáticos de carga e descarga, incluindo dumpers traseiros, dumpers laterais, equipamentos de carregamento de carros e flippers de contêineres, e é uma das empresas com uma gama relativamente completa de equipamentos automáticos de carga e descarga para carros e contêineres na China.

O company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

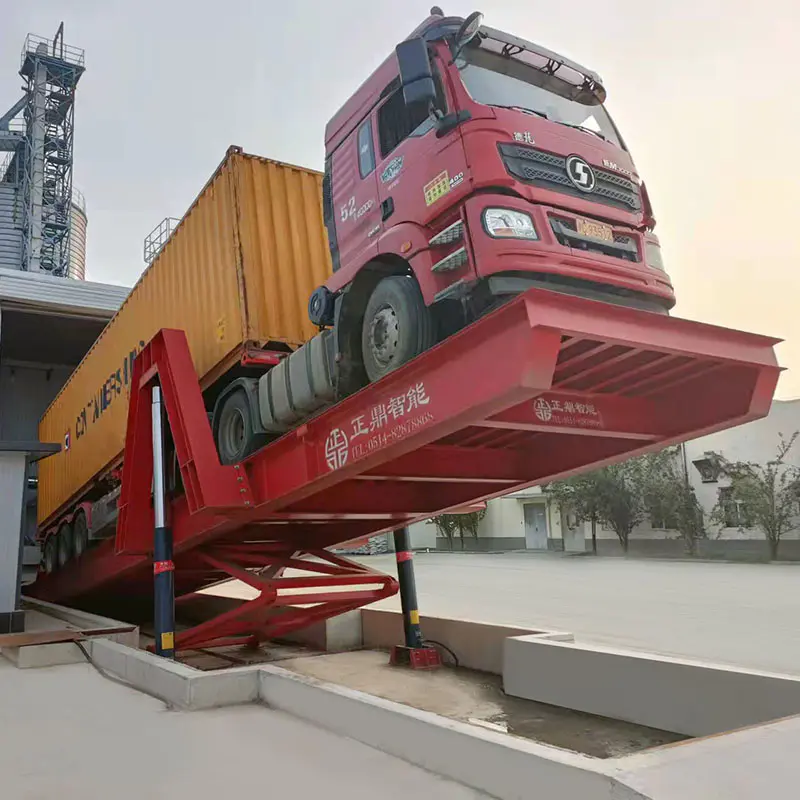

O image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
