O que torna um caminhão basculante confiável para descarga a granel?

O que faz um Caminhão Basculante Confiável para operações de descarga em massa

A resposta direta é que a confiabilidade em um caminhão basculante vem principalmente da forma como os cilindros laterais são sincronizados durante o movimento de inclinação, uma vez que o movimento irregular do cilindro é a principal causa de tensão estrutural, instabilidade do veículo e desgaste prematuro de componentes em equipamentos de descarga a granel. Um mecanismo mecânico de sincronização rígido, que liga fisicamente o movimento de ambos os cilindros laterais, em vez de depender apenas do controle da taxa de fluxo de óleo, produz uma estrutura mais simples, com menos pontos de falha e uma operação mais previsível em comparação com apenas a sincronização hidráulica baseada no fluxo. Essa distinção é o fator central que os compradores que pesquisam caminhões basculantes para venda, caminhões basculantes usados ​​ou basculantes de rodas devem avaliar antes de comparar qualquer outro recurso.

Este artigo examina o raciocínio de engenharia por trás dessa conclusão, abrangendo métodos de sincronização, automação de segurança, aplicações típicas da indústria, componentes estruturais e considerações de manutenção de longo prazo para caminhões basculantes, caminhões basculantes, reboques basculantes e equipamentos basculantes de aterros relacionados usados ​​no manuseio de materiais a granel.

O que é um caminhão basculante e como funciona

Um caminhão basculante, também conhecido como caminhão basculante, é um equipamento de carga e descarga resistente que levanta uma extremidade de um caminhão ou reboque carregado em um ângulo íngreme, de modo que o material a granel dentro da caçamba de carga deslize para fora sob a gravidade. Esta abordagem é amplamente utilizada em indústrias que movimentam grandes volumes de materiais soltos, incluindo grãos, carvão, minério, produtos químicos e agregados de construção, porque evita o custo de mão-de-obra e tempo de descarga manual. O caminhão é conduzido até uma plataforma, fixado e, em seguida, a plataforma é elevada hidraulicamente por meio de cilindros laterais posicionados ao longo do comprimento da estrutura da rampa.

Por que a sincronização de cilindros é o principal desafio da engenharia

Como a plataforma é elevada por dois ou mais cilindros laterais trabalhando em paralelo, qualquer diferença na velocidade ou extensão desses cilindros faz com que a plataforma se incline lateralmente em vez de subir uniformemente, o que coloca uma carga desigual na estrutura e no veículo apoiado nela. Os caminhões basculantes tradicionais resolvem isso controlando a taxa de fluxo de óleo para cada cilindro, tentando manter ambos os lados se movendo a uma velocidade correspondente. De acordo com a literatura de engenharia hidráulica amplamente referenciada sobre sistemas de elevação síncronos, a sincronização do controle de fluxo é inerentemente sensível a mudanças na distribuição de carga, desgaste da vedação e temperatura do óleo, os quais podem introduzir desvios de temporização entre os cilindros ao longo de ciclos repetidos.

Sincronização Mecânica Rígida versus Controle Tradicional de Fluxo de Óleo

O gráfico abaixo apresenta uma comparação qualitativa entre a sincronização tradicional controlada por fluxo de óleo e um mecanismo mecânico de sincronização rígido em quatro dimensões relevantes para a confiabilidade do caminhão basculante: simplicidade estrutural, precisão operacional, vibração durante a operação e desgaste do cilindro a longo prazo. Estas classificações refletem uma avaliação qualitativa geral baseada nos princípios de projeto estrutural descritos neste artigo, em vez de uma referência padronizada de laboratório de terceiros, e destinam-se a ilustrar a direção relativa da melhoria, em vez de valores medidos exatos.

Várias conclusões decorrem desta comparação. A sincronização rígida mecânica alcança maior simplicidade estrutural porque elimina a dependência de válvulas de controle de fluxo precisamente combinadas, substituindo uma relação de temporização gerenciada eletronicamente ou hidraulicamente por uma ligação física que mantém inerentemente ambos os lados alinhados. A precisão operacional melhora porque o movimento de inclinação segue uma relação mecânica fixa, em vez de uma variável que pode variar com a temperatura do óleo ou a condição da vedação. A vibração durante a operação é reduzida porque um elo rígido limita o grau em que um lado pode ficar atrás do outro sob carga. O desgaste do cilindro a longo prazo beneficia de uma partilha de carga mais uniforme, uma vez que um cilindro que não é forçado a compensar um parceiro atrasado sofre uma tensão mais constante ao longo de repetidos ciclos de inclinação. Juntos, esses fatores são a base para descrever um sistema de sincronização rígido mecânico como oferecendo uma estrutura mais simples, confiabilidade operacional superior e segurança aprimorada em comparação com o controle somente de fluxo de óleo.

Principais recursos de segurança e automação

Além da sincronização dos cilindros, vários recursos de suporte determinam o desempenho seguro e consistente de um caminhão basculante nas operações diárias. Esses recursos são particularmente relevantes para compradores que comparam caminhões basculantes destinados ao uso industrial contínuo, em vez de aplicações ocasionais ou leves.

1. Sistema de estabilidade síncrona de cilindro de óleo de alta precisão foi projetado para manter a segurança com vibração reduzida durante a operação, limitando o impacto nos cilindros e prolongando sua vida útil.
2. Dispositivo de fixação de roda de retenção totalmente automático protege as rodas do caminhão sem exigir que o operador fique próximo à plataforma segurando um controle remoto em um ambiente empoeirado, o que simplifica o processo e melhora a segurança do operador.
3. Cilindros e bombas de óleo importado são usados para suportar uma operação segura e confiável e uma vida útil mais longa para os principais componentes hidráulicos.
4. Capacidade de controle não tripulado permite que o motorista conclua a operação de descarga de forma independente, sem a necessidade de um operador profissional dedicado para gerenciar o equipamento.

Juntos, esses recursos aproximam um caminhão basculante de um processo de carga e descarga totalmente automatizado, reduzindo o número de pessoal necessário perto de equipamentos pesados ​​durante a operação e diminuindo a exposição do pessoal à poeira, ao ruído e aos riscos mecânicos normalmente associados aos locais de descarga de granéis.

Perfil de recurso: Equilibrando segurança, precisão e automação

O gráfico de radar abaixo apresenta um perfil qualitativo de características em seis dimensões relevantes para um caminhão basculante moderno: precisão de sincronização, segurança operacional, nível de automação, longevidade de componentes, simplicidade estrutural e facilidade de manutenção. Estas classificações refletem uma avaliação qualitativa geral das características de projeto descritas anteriormente neste artigo, em vez de uma pontuação de certificação padronizada.

Este perfil de recursos mostra um projeto que pontua fortemente em precisão de sincronização e segurança operacional, dado o mecanismo de sincronização rígido mecânico e o dispositivo de fixação da roda de retenção totalmente automático discutido anteriormente. O nível de automação se beneficia da capacidade de controle não tripulado, que permite ao motorista gerenciar o processo sem um operador dedicado próximo à plataforma. A longevidade dos componentes é apoiada pelo uso de cilindros e bombas de óleo importados, combinados com uma distribuição de carga mais uniforme durante o basculamento. A simplicidade estrutural decorre diretamente da substituição de uma abordagem de sincronização apenas com controle de fluxo por uma ligação mecânica rígida, reduzindo o número de componentes que devem ser calibrados com precisão. A facilidade de manutenção se beneficia de uma estrutura geral mais simples, uma vez que menos componentes calibrados geralmente se traduzem em menos pontos de ajuste de rotina durante a manutenção programada.

Indústrias e aplicações típicas

Caminhões basculantes e equipamentos basculantes relacionados são usados em uma variedade de indústrias de manuseio de materiais a granel, cada uma com diferentes volumes de descarga e requisitos de manuseio de materiais. O gráfico de rosca abaixo apresenta uma distribuição ilustrativa das indústrias primárias comumente atendidas por esta categoria de equipamentos, com base nas áreas de aplicação descritas para esta linha de produtos. As proporções são ilustrativas e não um estudo de participação de mercado medido, e destinam-se a comunicar a amplitude geral das indústrias aplicáveis, em vez de números percentuais precisos.

Esta distribuição ilustra por que os caminhões basculantes são frequentemente pesquisados juntamente com termos como dumpers de rodas e reboques basculantes, uma vez que os compradores desses diversos setores comparam frequentemente configurações de equipamentos adequadas ao seu tipo específico de material. As indústrias de aço e cimento normalmente movimentam materiais densos e abrasivos que exigem mais durabilidade estrutural e resistência ao desgaste da plataforma. As indústrias química e alimentícia geralmente priorizam o controle de contaminação e o despejo preciso e controlado para proteger a integridade do produto. O manuseio de grãos e óleo frequentemente enfatiza a velocidade de produção e o controle de poeira durante o descarregamento. As operações de manuseio de carvão tendem a priorizar a confiabilidade do serviço contínuo devido aos altos volumes de descarga. Como uma única plataforma de caminhão basculante muitas vezes pode ser configurada ou selecionada para se adequar a vários desses tipos de materiais, os compradores de equipamentos que pesquisam caminhões basculantes para venda avaliam frequentemente os recursos de sincronização e automação de cilindros descritos anteriormente neste artigo antes de finalizar uma decisão de compra.

Nível de automação: reduzindo o envolvimento do operador manual

O gráfico de medidores abaixo ilustra a redução relativa no envolvimento manual do operador obtida através da combinação do dispositivo de fixação da roda de retenção totalmente automático e da capacidade de controle não tripulado descrita anteriormente. Esta é uma ilustração qualitativa da contribuição da automação, em vez de uma medição de eficiência certificada, e o tempo real economizado pelo operador varia de acordo com o layout do local, o volume do caminhão e os procedimentos operacionais existentes.

Esta ilustração reflete vários pontos práticos sobre a automação na operação moderna de caminhões basculantes. O dispositivo de fixação da roda de retenção totalmente automático elimina a necessidade de um operador se aproximar fisicamente da plataforma para fixar o caminhão, que é uma das etapas mais demoradas e expostas à poeira em uma sequência de descarga convencional. A capacidade de controle não tripulado reduz ainda mais a dependência de um operador dedicado e especialmente treinado, permitindo que o motorista que entregou a carga também gerencie o processo de basculamento. Esta combinação é particularmente relevante para locais que movimentam grandes volumes diários de caminhões, onde a redução do número de etapas manuais por ciclo tem um efeito agravante no rendimento total do local. Também é relevante para locais em ambientes empoeirados ou agressivos, uma vez que menos interações manuais necessárias com o equipamento se traduzem em menor exposição do operador a essas condições. À medida que os sistemas automatizados de carga e descarga continuam a ser adotados nas indústrias de movimentação de granéis, esta mudança em direção à redução do envolvimento manual é um tema consistente em todo o setor.

Estrutura do Produto e Diagrama de Referência Técnica

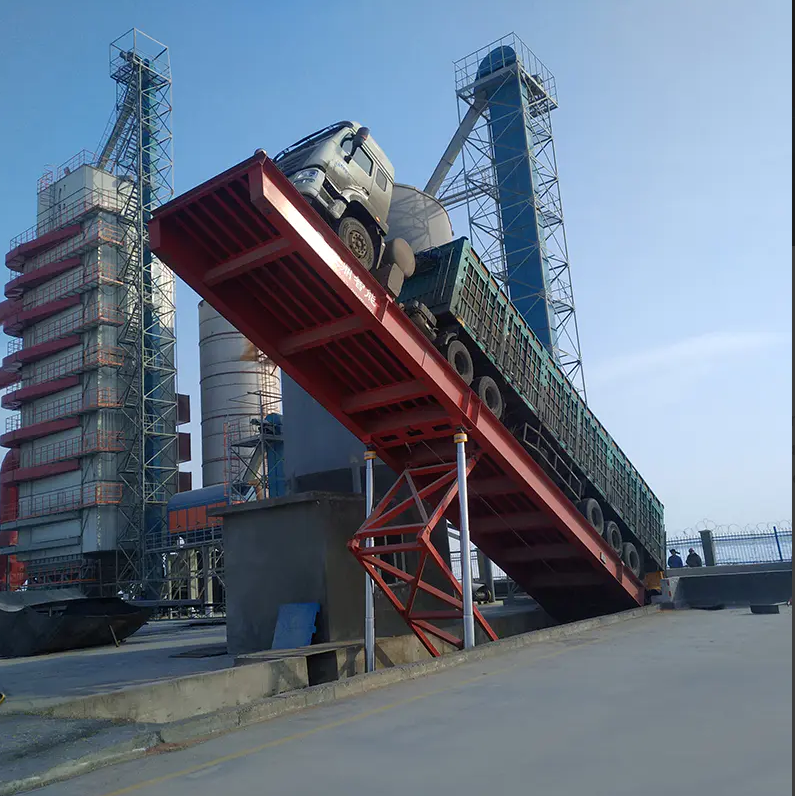

A fotografia abaixo mostra um caminhão basculante em operação, com um caminhão carregado elevado na plataforma durante a sequência de tombamento. Isto fornece uma referência real para os componentes estruturais discutidos ao longo deste artigo.

O diagrama isométrico abaixo identifica os principais componentes estruturais mencionados neste artigo, fornecendo uma referência visual de como a plataforma, os cilindros laterais e a estrutura de suporte funcionam juntos durante a sequência de tombamento.

A tabela a seguir resume os principais componentes funcionais e sua função na estrutura geral do caminhão basculante.

Escolhendo entre caminhões basculantes novos e usados

Os compradores que procuram caminhões basculantes usados junto com listagens de novos equipamentos normalmente avaliam o orçamento disponível em relação aos riscos operacionais associados a um sistema hidráulico já ciclado. Como a confiabilidade de um caminhão basculante depende muito da sincronização dos cilindros, uma unidade usada deve ser avaliada especificamente quanto a sinais de desgaste irregular entre os dois cilindros laterais, uma vez que este é o indicador mais claro do desvio de sincronização acumulado sob um projeto somente com controle de fluxo.

Pontos de avaliação para equipamentos usados

• Verifique se há inclinação lateral visível durante um ciclo de teste de inclinação, o que pode indicar desvio de sincronização entre os cilindros.
• Inspecione as vedações do cilindro e as superfícies da haste quanto a padrões de desgaste irregulares entre os dois lados da plataforma.
• Confirme se o dispositivo de fixação da roda de retenção engata e libera consistentemente em vários ciclos de teste.
• Verifique a bomba e as linhas hidráulicas quanto a vazamentos ou corrosão, especialmente em unidades que operaram em ambientes costeiros ou com alta umidade.
• Revise os registros de manutenção, quando disponíveis, para compreender o intervalo histórico de serviço e quaisquer substituições anteriores de componentes.

Para compradores que priorizam a confiabilidade a longo prazo em detrimento do custo inicial, um caminhão basculante construído em torno de um mecanismo mecânico de sincronização rígido geralmente apresenta menos desses fatores de risco relacionados ao desgaste ao longo do tempo, uma vez que o método de sincronização em si é menos dependente de válvulas de controle de fluxo mantidas com precisão que podem oscilar à medida que a unidade envelhece.

Categorias de equipamentos relacionados: Dumpers de rodas, reboques basculantes e basculantes para aterros sanitários

Os compradores que pesquisam caminhões basculantes frequentemente encontram diversas categorias de equipamentos relacionados durante sua pesquisa, e compreender as distinções ajuda a esclarecer qual configuração melhor se adapta a uma determinada aplicação. Os dumpers de rodas normalmente se referem a caminhões basculantes tipo plataforma que fixam e levantam o veículo pelas rodas, semelhantes em princípio ao dispositivo de fixação de rodas descrito anteriormente neste artigo, e são comumente usados ​​​​quando veículos de tamanhos variados precisam ser acomodados na mesma plataforma. Os reboques basculantes, por outro lado, geralmente se referem a unidades de reboque rebocáveis ​​com uma plataforma basculante independente, adequada para necessidades de descarga móvel ou de baixo volume, em vez de operações de alto rendimento em locais fixos.

Os equipamentos basculantes de aterros sanitários, incluindo unidades basculantes de aterros usadas, por vezes procuradas por operadores de gestão de resíduos, desempenham uma função relacionada, mas distinta, normalmente apoiando a descarga controlada de resíduos em locais de eliminação ou transferência, em vez da descarga de produtos industriais a granel. Enquanto isso, um dumper de concreto é geralmente construído ou configurado para lidar com as características específicas de descarga de concreto ou material agregado, que podem diferir do manuseio de grãos, carvão ou produtos químicos em termos de velocidade de descarga e requisitos de resistência ao desgaste da plataforma. Compreender essas distinções ajuda os compradores a combinar termos de pesquisa, como caminhões basculantes à venda ou caminhões basculantes, com a configuração do equipamento que realmente atende às suas necessidades de manuseio de materiais, em vez de presumir que todos os equipamentos de descarga a granel operam de forma idêntica.

Considerações sobre manutenção e confiabilidade de longo prazo

Práticas de manutenção consistentes prolongam a vida útil de um caminhão basculante e ajudam a preservar as vantagens de confiabilidade associadas a um projeto de sincronização mecânica rígida. As rotinas a seguir são relevantes para locais que operam este equipamento regularmente.

• Inspecione periodicamente a articulação de sincronização rígida quanto a desgaste nos pontos de articulação, uma vez que essas conexões suportam carga mecânica durante cada ciclo de tombamento.
• Monitore a condição do fluido hidráulico e os intervalos de troca dos cilindros e bombas de óleo importados para preservar sua vida útil nominal.
• Teste regularmente o dispositivo de fixação automática da roda de retenção para confirmar o engate consistente em caminhões de diversos tamanhos.
• Limpe a superfície da rampa da plataforma para remover resíduos de material acumulados, que podem afetar a eficiência da descarga e a visibilidade da inspeção estrutural.
• Mantenha o software e os sensores do sistema de controle não tripulado atualizados de acordo com o cronograma recomendado pelo fabricante do equipamento.

Seguir um cronograma de manutenção estruturado ajuda a preservar a segurança e a precisão operacional que um sistema de sincronização mecânica rígida foi projetado para fornecer e reduz a probabilidade de padrões irregulares de desgaste do cilindro discutidos na seção de avaliação de equipamentos usados ​​acima.

Tendências da indústria em equipamentos automatizados de carga e descarga

O setor mais amplo de logística e manuseio de materiais a granel continuou a evoluir em direção a sistemas automatizados de carga e descarga, reduzindo os requisitos de trabalho manual e melhorando a consistência em operações de alto volume. A cobertura comercial de equipamento de logística industrial tem registado um interesse crescente em sistemas de descarga não tripulados ou semiautomáticos, particularmente em instalações que manuseiam cereais, carvão, materiais químicos e de qualidade alimentar, onde a redução da exposição do operador manual ao pó, ruído e riscos mecânicos é uma prioridade operacional crescente. Essa tendência está alinhada com os recursos de automação discutidos anteriormente neste artigo, incluindo dispositivos totalmente automáticos de fixação de rodas e capacidade de controle não tripulado.

A adopção internacional de equipamentos automatizados de descarga de camiões e de movimentação de contentores também se expandiu juntamente com o crescimento do comércio global, com os fabricantes a exportarem cada vez mais equipamentos de manuseamento a granel para apoiar as cadeias de abastecimento agrícolas, industriais e de processamento de alimentos em múltiplas regiões. À medida que as instalações continuam a priorizar o rendimento e a segurança do trabalhador, a sincronização mecânica rígida e os recursos de automação estão posicionados para permanecerem como diferenciais centrais ao avaliar caminhões basculantes, caminhões basculantes e equipamentos de descarga relacionados para uso industrial de longo prazo.

Selecionando a configuração correta do caminhão basculante para o seu local

A escolha entre as diversas configurações de caminhão basculante, caminhão basculante e dumper de rodas disponíveis no mercado depende da adequação da capacidade do equipamento às condições reais do local, ao volume do caminhão e aos requisitos de manuseio de materiais. Como um sistema de sincronização rígido mecânico, um dispositivo automático de fixação de rodas e a capacidade de controle não tripulado abordam, cada um, um desafio operacional distinto, avaliar um local em relação aos fatores abaixo ajuda a esclarecer qual combinação de recursos é realmente necessária e não opcional.

Avaliando o volume diário do caminhão

Locais que lidam com um grande número de ciclos diários de descarga de caminhões se beneficiam mais da economia de tempo associada a um dispositivo de fixação de roda de retenção totalmente automático e controle não tripulado, uma vez que mesmo pequenas reduções no tempo do operador por ciclo aumentam significativamente em dezenas de descargas diárias. Locais de menor volume ainda podem se beneficiar da sincronização mecânica rígida por suas vantagens de confiabilidade, mesmo que os recursos de automação proporcionem uma menor economia de tempo relativa, dados menos ciclos diários.

Correspondência da configuração da plataforma ao tipo de material

Conforme discutido na seção de indústrias acima, materiais como carvão e cimento impõem diferentes demandas estruturais à superfície da plataforma em comparação com grãos, petróleo ou materiais de qualidade alimentar, que muitas vezes exigem maior atenção ao controle de contaminação e velocidade de descarga controlada. A análise do tipo de material primário pretendido em relação à resistência ao desgaste da plataforma e às características de controle de descarga ajuda a evitar a seleção de equipamentos configurados para um perfil de manuseio de materiais diferente daquele realmente necessário no local.

Considerações ambientais e de layout

O layout do local, o espaço disponível na fundação e as condições ambientais, como níveis de poeira e faixa de temperatura ambiente, também influenciam a seleção do equipamento. Instalações em ambientes empoeirados ganham benefícios especiais com o dispositivo de fixação totalmente automático da roda de retenção, pois reduz a necessidade de um operador trabalhar próximo à plataforma durante cada ciclo. Locais costeiros ou com alta umidade também devem pesar a resistência à corrosão dos componentes hidráulicos, conforme discutido na seção de manutenção, ao comparar opções de caminhões basculantes novos e usados.

Sobre Jiangsu Zhengding Equipamento Inteligente Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. é uma empresa nacional de alta tecnologia focada na pesquisa, desenvolvimento e fabricação de equipamentos logísticos inteligentes, fornecendo soluções sistemáticas para carga e descarga automática de veículos e contêineres em uma variedade de indústrias. A empresa oferece um amplo portfólio de equipamentos automáticos de carga e descarga, incluindo dumpers traseiros, dumpers laterais, equipamentos de carregamento de carros e flippers de contêineres, posicionando-a como um dos fornecedores mais completos de equipamentos automáticos de carga e descarga de veículos e contêineres na China.

Os produtos da empresa são utilizados nas indústrias siderúrgica, química, de cimento, carvão, grãos, petróleo e alimentos, e são exportados para Japão, Brasil, Egito, Paquistão, Índia, Oriente Médio e países do Sudeste Asiático. A empresa afirma que o volume anual de vendas e o desempenho técnico de seus equipamentos automáticos de carga e descarga de veículos estão entre os principais fornecedores na China. Segundo a empresa, os clientes internacionais de seus equipamentos incluem organizações como Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group e Saint-Gobain Group. O projeto do caminhão basculante discutido ao longo deste artigo, construído em torno de um mecanismo mecânico de sincronização rígido, sistema de estabilidade síncrona de cilindro de óleo de alta precisão e dispositivo de fixação de roda de retenção totalmente automático, reflete esse foco em segurança, confiabilidade e automação em toda a linha de produtos da empresa.

Perguntas frequentes

Q1: O que torna a sincronização rígida mecânica diferente do controle de fluxo de óleo?
A sincronização mecânica rígida liga fisicamente o movimento de ambos os cilindros laterais, mantendo-os alinhados através de uma conexão estrutural, em vez de depender apenas de taxas de fluxo de óleo hidráulico correspondentes.

Q2: O que deve ser inspecionado ao avaliar caminhões basculantes usados?
As principais verificações incluem inclinação visível da plataforma durante um ciclo de teste, padrões irregulares de desgaste do cilindro, engate consistente do dispositivo de fixação da roda e a condição das linhas e bombas hidráulicas.

Q3: Como o dispositivo automático de fixação de rodas melhora a segurança?
Ele protege o caminhão sem exigir que o operador fique próximo à plataforma com controle remoto em um ambiente empoeirado, reduzindo a exposição do operador durante o processo de descarga.

Q4: Um caminhão basculante pode ser operado sem um operador profissional dedicado?
Sim, a capacidade de controle não tripulado foi projetada para permitir que o motorista que entregou a carga conclua a operação de descarga de forma independente, sem um operador especializado separado.

Q5: Quais indústrias costumam usar caminhões basculantes?
As aplicações comuns incluem as indústrias siderúrgica, química, de cimento, carvão, grãos, petróleo e alimentícia, onde o material a granel precisa ser descarregado de caminhões com eficiência e segurança.

Q6: Qual a diferença entre um caminhão basculante e um reboque basculante?
Um caminhão basculante é normalmente uma plataforma fixa que levanta um caminhão para descarregar sua carga, enquanto um reboque basculante é uma unidade rebocável com uma plataforma basculante independente adequada para necessidades mais móveis ou de menor volume.
